परिचय
आज के तेजी से विकसित हो रहे इलेक्ट्रॉनिक्स विनिर्माण उद्योग में, इलेक्ट्रॉनिक उत्पाद लगातार लघुकरण और उच्च घनत्व एकीकरण की ओर आगे बढ़ रहे हैं। स्मार्टफोन से लेकर ऑटोमोटिव इलेक्ट्रॉनिक्स तक, चिकित्सा उपकरणों से लेकर एयरोस्पेस घटकों तक, पीसीबी पर घटक तेजी से जटिल होते जा रहे हैं, और सोल्डर जोड़ अधिक छिपे हुए होते जा रहे हैं। इस पृष्ठभूमि में, पारंपरिक दृश्य निरीक्षण और यहां तक किस्वचालित ऑप्टिकल निरीक्षण (एओआई)सभी गुणवत्ता निगरानी मांगों को पूरा करने के लिए संघर्ष करें। यह आलेख कार्य सिद्धांतों और महत्वपूर्ण महत्व पर प्रकाश डालता हैश्रीमती एक्स-रे निरीक्षणमशीन, जिसमें एक पेशेवर चयन मार्गदर्शिका प्रदान की गई हैनियोडेन ND56X.
एसएमटी एक्स-रे निरीक्षण मशीन क्या है?
सीधे शब्दों में कहें तो, एसएमटी एक्स-रे निरीक्षण उपकरण इलेक्ट्रॉनिक घटकों की आंतरिक संरचनाओं पर गैर-विनाशकारी परीक्षण (एनडीटी) करने के लिए एक्स-रे प्रवेश सिद्धांतों का उपयोग करता है।
इसका संचालन विभिन्न सामग्रियों द्वारा X-किरणों की अलग-अलग अवशोषण दर पर आधारित है। सोल्डर पेस्ट, सोने के तार, सिलिकॉन चिप्स, प्लास्टिक एनकैप्सुलेंट और पीसीबी सब्सट्रेट जैसे घटक घनत्व और परमाणु संख्या में भिन्नता दर्शाते हैं। जैसे ही एक्स किरणें इन सामग्रियों से होकर गुजरती हैं, सघन खंड (जैसे सोल्डर या धातु पिन में सीसा) अधिक विकिरण को अवशोषित करते हैं, जो इमेजिंग डिटेक्टर पर गहरा दिखाई देता है। इसके विपरीत, कम घने क्षेत्र (जैसे रिक्त स्थान या वायु जेब) अधिक किरणों को गुजरने देते हैं, जिससे वे अधिक चमकदार दिखाई देते हैं।
प्रेषित किरणों को प्राप्त करके और उन्हें डिजिटल छवियों में परिवर्तित करके, इंजीनियर उत्पाद को नुकसान पहुंचाए बिना आंतरिक सोल्डरिंग स्थितियों, तारों की स्थिति और संरचनात्मक अखंडता का स्पष्ट रूप से निरीक्षण कर सकते हैं।
आधुनिक युग में एक्स-रे निरीक्षण अपरिहार्य क्यों है?श्रीमती उत्पादन लाइन?
समकालीन एसएमटी विनिर्माण में, पैकेजिंग प्रौद्योगिकियां काफी उन्नत हुई हैं। बीजीए, सीएसपी और क्यूएफएन जैसे घटकों को व्यापक रूप से अपनाया जाता है। इन घटकों की एक सामान्य विशेषता यह है कि उनके सोल्डर जोड़ पैकेज के नीचे छिपे होते हैं, जिससे वे बाहरी रूप से पूरी तरह से अदृश्य हो जाते हैं।
1. पारंपरिक एओआई की सीमाएँ
स्वचालित ऑप्टिकल निरीक्षण उपकरणमुख्य रूप से पीसीबी सतह के कैमरों द्वारा कैप्चर की गई छवियों का विश्लेषण करता है। यह घटक के गलत संरेखण, ध्रुवीयता उत्क्रमण, सतह ब्रिजिंग, या सोल्डर की कमी जैसे सतह दोषों का पता लगाने में उत्कृष्टता प्राप्त करता है। हालाँकि, एओआई चिप के नीचे छिपे सोल्डर जोड़ों की गुणवत्ता का आकलन करने में असमर्थ है।
2. एक्स-रे निरीक्षण के अनूठे फायदे
X-रे उपकरण आंतरिक छिपे हुए दोषों का सीधे पता लगाने के लिए पैकेज में प्रवेश करता है, जिसमें मुख्य रूप से शामिल हैं:
- रिक्तियाँ:सोल्डर जोड़ों के भीतर हवा के बुलबुले जो थर्मल अपव्यय और विद्युत चालकता से समझौता करते हैं।
- ठंडा सोल्डर:अपर्याप्त सोल्डरिंग के कारण कमजोर कनेक्शन।
- ओपन सर्किट और शॉर्ट सर्किट:टूटे हुए आंतरिक कनेक्शन या अनपेक्षित संपर्क।
- सोल्डर गेंदें:अवशिष्ट सूक्ष्म {{0}सोल्डर गेंदें जो भविष्य में शॉर्ट सर्किट जोखिम का कारण बन सकती हैं।
उच्च विश्वसनीयता की मांग करने वाले उद्योगों (उदाहरण के लिए, ऑटोमोटिव इलेक्ट्रॉनिक्स, मेडिकल इलेक्ट्रॉनिक्स) के लिए, एक्स-रे निरीक्षण केवल एक विकल्प नहीं है, यह अक्सर एक अनिवार्य गुणवत्ता नियंत्रण मानक है।
नियोडेन एनडी56एक्स: एक उत्कृष्ट एक्स-रे सिस्टम के चार प्रमुख तत्व
1. उच्च संकल्प
निरीक्षण उपकरण का मुख्य मूल्य इसकी "स्पष्ट रूप से देखने" की क्षमता में निहित है। धुंधली छवियां दोषों का पता नहीं लगा पाती हैं।
माइक्रोफोकस प्रौद्योगिकी: ND56X 15μm जितने छोटे फोकल स्पॉट के साथ एक सीलबंद माइक्रोफोकस X{1}}रे ट्यूब का उपयोग करता है। यह सूक्ष्म से सूक्ष्म विवरण को कैप्चर करने में सक्षम बनाता है।
- उच्च-रिज़ॉल्यूशन इमेजिंग:टीएफटी औद्योगिक गतिशील फ्लैट पैनल डिटेक्टर (एफपीडी) से सुसज्जित, 768×768 पिक्सेल मैट्रिक्स के साथ 5.8Lp/मिमी रिज़ॉल्यूशन प्राप्त करता है।
- कुशल इमेजिंग:40fps की फ्रेम दर का समर्थन करता है, जिससे न्यूनतम समय में स्पष्ट छवि अधिग्रहण सक्षम होता है। यह बीजीए सोल्डर गेंदों के भीतर छोटे बुलबुले का पता लगाने, प्रति यूनिट निरीक्षण समय को काफी कम करने और उत्पादन लाइन दक्षता को बढ़ाने के लिए महत्वपूर्ण है।
2. इंटेलिजेंट सॉफ्टवेयर
हार्डवेयर छत को परिभाषित करता है, जबकि सॉफ्टवेयर दक्षता निर्धारित करता है। सुपीरियर सॉफ्टवेयर परिचालन संबंधी बाधाओं को काफी हद तक कम करता है और डेटा विश्लेषण क्षमताओं को बढ़ाता है। ND56X में कई बुद्धिमान कार्य शामिल हैं:
- स्वचालित शून्य अनुपात गणना:सॉफ़्टवेयर स्वचालित रूप से सोल्डर जोड़ों के भीतर शून्य क्षेत्रों की पहचान करता है और अधिक वस्तुनिष्ठ डेटा के लिए मैन्युअल अनुमान को समाप्त करते हुए, शून्य अनुपात की गणना करता है।
- सीएनसी ऐरे ऑटो-निरीक्षण:स्वचालित बहु-बिंदु सरणी निरीक्षण का समर्थन करता है। उपयोगकर्ता उत्पाद सुविधाओं के आधार पर बहु-बिंदु निर्देशांक परिभाषित कर सकते हैं, जो बैच प्रसंस्करण के लिए त्वरित स्वचालित पहचान को सक्षम बनाता है।
- स्वचालित दोष पहचान:सिस्टम स्वचालित रूप से आकार, क्षेत्र, खुले सर्किट और ब्रिजिंग जैसे दोषों का पता लगाता है। यह पूरी तरह से स्वचालित दोष निरीक्षण प्राप्त करने के लिए कस्टम छवि एल्गोरिदम का समर्थन करता है।
- व्यापक माप उपकरण:निर्मित उपकरणों में दूरी, कोण, त्रिज्या, बहुभुज माप और बहुत कुछ शामिल हैं। रिपोर्ट तैयार करने के लिए पाठ विवरण जोड़ा जा सकता है।
3. कॉम्पैक्ट फ़ुटप्रिंट और उपयोगकर्ता के अनुकूल संचालन
अनुसंधान एवं विकास कंपनियों, प्रयोगशालाओं, या सीमित स्थान वाली छोटी {{0} से - मध्यम फैक्ट्रियों के लिए, फर्श क्षेत्र एक मूल्यवान संसाधन है।
- संक्षिप्त परिरूप:ND56X केवल लगभग 0.85 वर्ग मीटर (आयाम: L850mm × W1000mm × H1700mm) में व्याप्त है, जो मौजूदा उत्पादन लाइनों में निर्बाध एकीकरण की सुविधा प्रदान करता है।
- प्रयोक्ता-अनुकूल संचालन:इन्फ्रारेड ऑटो-नेविगेशन और पोजिशनिंग इमेजिंग स्थानों के तेजी से चयन को सक्षम बनाता है। सहज ज्ञान युक्त सॉफ्टवेयर इंटरफ़ेस सीखने की प्रक्रिया को कम करता है, जिससे नए कर्मचारियों को कुशलतापूर्वक काम करने की अनुमति मिलती है।
- लचीले निरीक्षण कोण:लोडिंग प्लेटफ़ॉर्म ±30 डिग्री झुकाव कोण का पता लगाने का समर्थन करता है। साइड में लगे शॉर्ट सर्किट या फ्रंटल इमेजिंग के माध्यम से पहचाने न जा सकने वाले संरचनात्मक दोषों के लिए, झुकाव फ़ंक्शन यह सुनिश्चित करता है कि कोई भी दोष पता न चले। 360 डिग्री घूमने वाले मैनिपुलेटर से सुसज्जित, यह व्यापक, ब्लाइंड{5}स्पॉट{{6}निःशुल्क निरीक्षण प्राप्त करता है।
4. सुरक्षा: एक अपरिहार्य सिद्धांत
जबकि विकिरण संबंधी चिंताएं आम हैं, पेशेवर औद्योगिक एक्स-रे उपकरण असाधारण रूप से उच्च सुरक्षा मानकों का दावा करते हैं। सुरक्षा नियोडेन के डिज़ाइन दर्शन की आधारशिला है।
- अल्ट्रा-निम्न विकिरण रिसाव:जबकि चीन के "आयोनाइजिंग विकिरण सुरक्षा और विकिरण स्रोत सुरक्षा के लिए बुनियादी मानक" (GB18871-2002) के तहत विकिरण सुरक्षा छूट मानक 1μSv/h से कम या उसके बराबर है, ND56X को 0.5μSv/h से कम या उसके बराबर रिसाव को सख्ती से बनाए रखने के लिए इंजीनियर किया गया है।
- पर्यावरण छूट प्रमाणन:यह उपकरण पीपुल्स रिपब्लिक ऑफ चाइना के पारिस्थितिकी और पर्यावरण मंत्रालय से विकिरण उपकरणों के लिए छूट दाखिल करने का रिकॉर्ड रखता है। इसका मतलब यह है कि अनुपालन उपयोग के तहत, ऑपरेटरों के लिए वार्षिक विकिरण जोखिम 0.18 एमएसवी से नीचे नियंत्रित किया जाता है, जो प्राकृतिक पृष्ठभूमि विकिरण के केवल 1/10वें के बराबर होता है और एक लंबी दूरी की उड़ान से विकिरण से भी कम होता है।
- बहु-परत सुरक्षा संरक्षण:ओमरोन सुरक्षा नियंत्रण घटकों और सीधे विकिरण स्रोत से जुड़े ट्रिपल सुरक्षा सेंसर से लैस, पूरी तरह से सीई मानकों और सेमीकंडक्टर उद्योग SEMI S2/S8 विनिर्देशों के अनुरूप।
नियोडेन क्यों चुनें?
एसएमटी उद्योग में, एक भागीदार चुनने का मतलब सिर्फ एक मशीन नहीं, बल्कि एक दीर्घकालिक सेवा गारंटी चुनना है। एक दशक से अधिक एसएमटी विशेषज्ञता के साथ, नियोडेन ने 130 से अधिक देशों में वैश्विक उपस्थिति स्थापित की है।
1. ताकत की गारंटी
2010 में स्थापित, नियोडेन 200 से अधिक कर्मचारियों के कार्यबल के साथ 27,000 वर्ग मीटर में फैली एक आधुनिक फैक्ट्री संचालित करता है। कंपनी R&D में भारी निवेश करती है, 25 से अधिक पेशेवर इंजीनियरों वाले तीन समर्पित R&D विभागों को बनाए रखती है और 70 से अधिक पेटेंट प्रौद्योगिकियों को रखती है। यह मजबूत क्षमता उपकरण स्थिरता और तकनीकी नवाचार सुनिश्चित करती है।
2. वन-स्टॉप एसएमटी सॉल्यूशंस

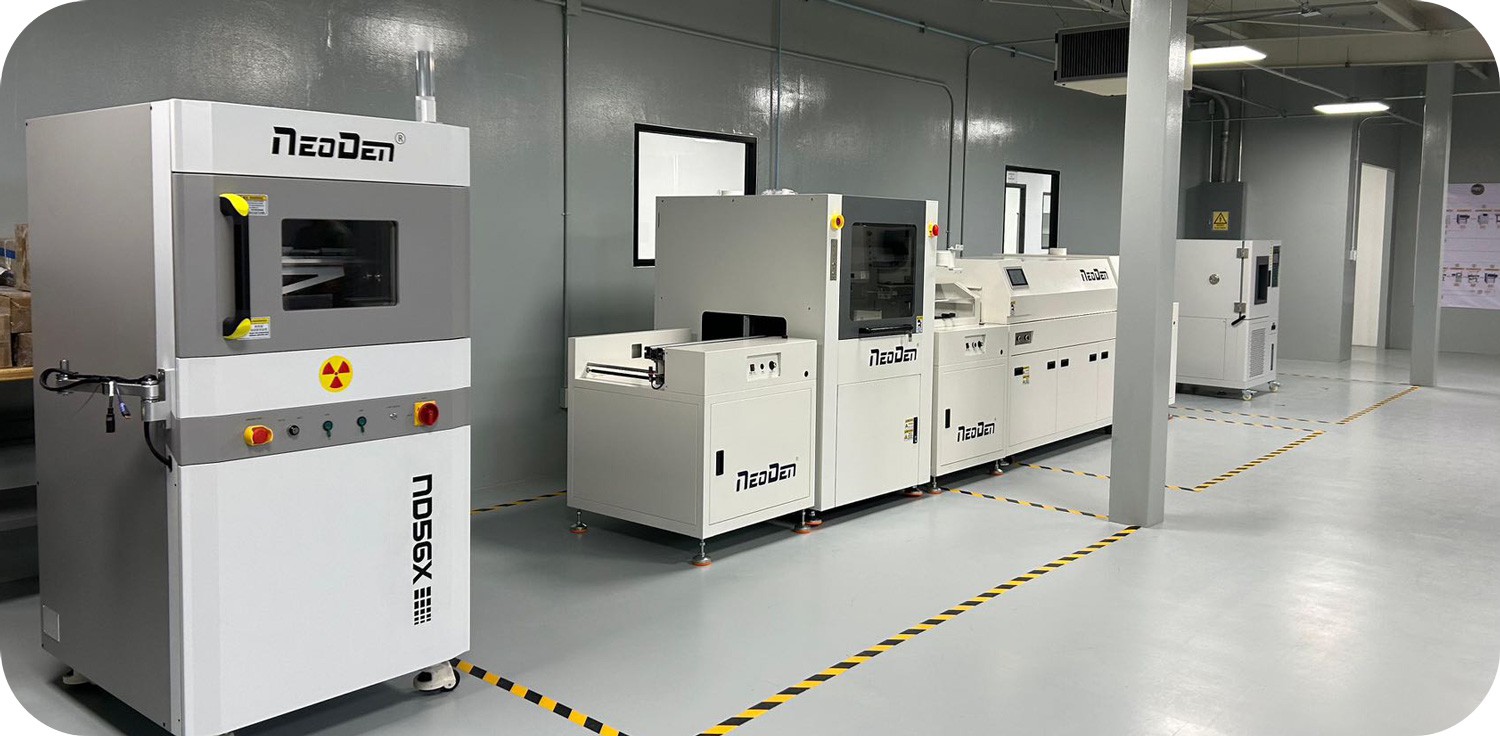

NeoDen केवल X-रे निरीक्षण उपकरण के अलावा और भी बहुत कुछ प्रदान करता है। हम विभिन्न श्रृंखलाओं सहित संपूर्ण एसएमटी असेंबली लाइन उपकरण प्रदान करते हैं श्रीमतीप्लेसमेंट मशीनें(उदाहरण के लिए, NeoDen YY1, NeoDen4, NeoDen K1830, NeoDen N10P),रीफ़्लो ओवन (श्रृंखला में), और व्यापक परिधीय उपकरण। यह वन-स्टॉप सेवा क्षमता उपकरणों और उत्पादन लाइन समन्वय के बीच अनुकूलता सुनिश्चित करती है, जिससे ग्राहकों के लिए खरीद और प्रबंधन लागत कम हो जाती है।
3. ग्लोबल रैपिड रिस्पांस सर्विस
नियोडेन एशिया, यूरोप, अमेरिका, ओशिनिया और अफ्रीका में फैले 40 से अधिक वैश्विक एजेंटों का एक नेटवर्क रखता है। हम 8 घंटों के भीतर ग्राहकों के अनुरोधों का जवाब देने और 24 घंटों के भीतर पेशेवर समाधान देने के लिए प्रतिबद्ध हैं। यह सुनिश्चित करने के लिए कि आपका उत्पादन सुचारू रूप से चले, 30 से अधिक गुणवत्ता नियंत्रण और तकनीकी सहायता इंजीनियर स्टैंडबाय पर हैं।
निष्कर्ष
चाहे प्रोटोटाइप विकास, प्रयोगशाला विश्लेषण, या के लिए होछोटे-से-मध्यम बैच का उत्पादन, एक कुशल, सटीक और सुरक्षित एक्स-रे निरीक्षण प्रणाली आपको महंगे पुनर्विक्रय खर्चों से बचा सकती है और बाजार में दोषपूर्ण उत्पादों के प्रवेश से ब्रांड जोखिमों को रोक सकती है।
अपने उच्च{{0}रिज़ॉल्यूशन इमेजिंग, इंटेलिजेंट सॉफ़्टवेयर ऑपरेशन और कॉम्पैक्ट सुरक्षा डिज़ाइन के साथ, NeoDen ND56X अनुसंधान एवं विकास उद्यमों और छोटे {{2}से -मध्यम कारखानों के लिए आदर्श विकल्प है। यह केवल एक निरीक्षण उपकरण नहीं है बल्कि आपकी गुणवत्ता नियंत्रण प्रणाली में एक सक्षम सहायक है।
NeoDen चुनें-परिशुद्धता और विश्वास चुनें।आइए हम उच्च गुणवत्ता वाले इलेक्ट्रॉनिक्स विनिर्माण का भविष्य बनाने के लिए हाथ मिलाएं।
