परिचय

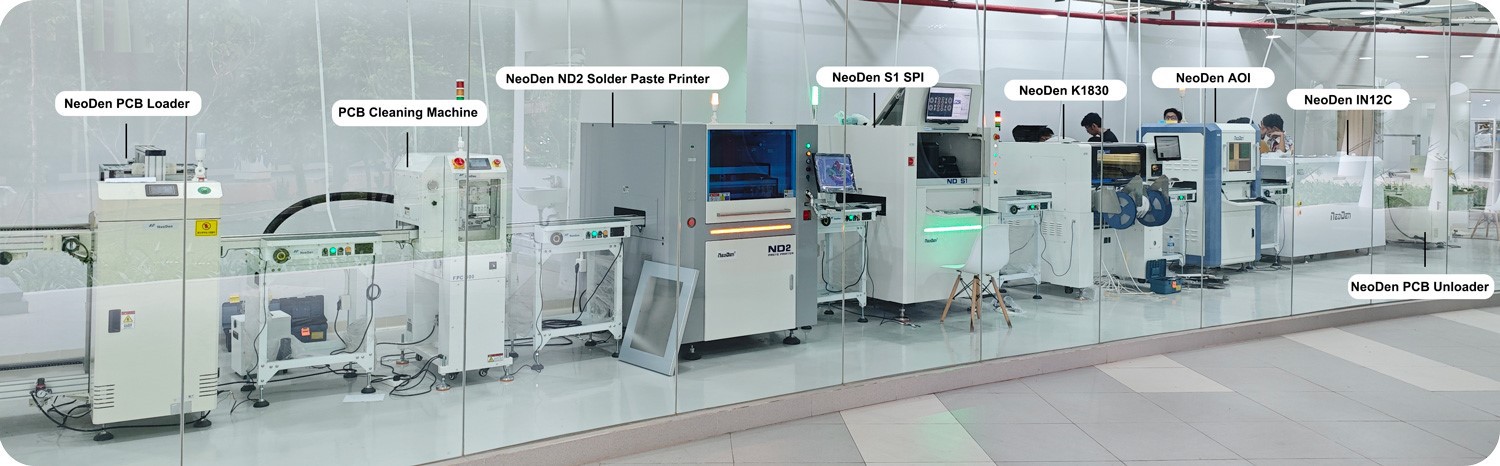

पूरे भर मेंश्रीमतीरेखाप्रक्रिया, सोल्डर पेस्ट प्रिंटिंग चरण अक्सर एक अनदेखा लेकिन महत्वपूर्ण "रक्षा की पहली पंक्ति" होता है। उद्योग डेटा इंगित करता है कि 60% से अधिक सोल्डरिंग दोष इस मुद्रण चरण से उत्पन्न होते हैं। इसलिए, ए का चयन करनापूरी तरह से स्वचालित सोल्डर पेस्ट प्रिंटरपीसीबी उत्पादन लाइनों पर उच्च उपज दर सुनिश्चित करने के लिए मजबूत बुद्धिमान निरीक्षण क्षमताओं से लैस होना महत्वपूर्ण है।
एसएमटी उद्योग में वर्षों की गहरी विशेषज्ञता वाले एक ब्रांड के रूप में, नियोडेन ने 2010 में अपनी स्थापना के बाद से दुनिया भर के 130 से अधिक देशों में फैली 70 से अधिक पेटेंट प्रौद्योगिकियों और उत्पाद सेवाओं द्वारा समर्थित व्यापक मान्यता अर्जित की है। आज, प्रयोग कर रहे हैंनियोडेन एनडी2 पूर्णतः स्वचालित vआईशन-bअसेड प्रिंटरउदाहरण के तौर पर, हम उन आवश्यक बुद्धिमान निरीक्षण सुविधाओं का पता लगाएंगे जो आधुनिक सोल्डर पेस्ट प्रिंटर में होनी चाहिए और वे कैसे उद्यमों को उच्च गुणवत्ता वाले उत्पादन प्राप्त करने के लिए सशक्त बनाते हैं।
कोर फाउंडेशन: उन्नत टॉप/बॉटम विजन एलाइनमेंट सिस्टम
- स्वतंत्र प्रकाश व्यवस्था के साथ द्विदिशात्मक इमेजिंग:ND2 पीसीबी सब्सट्रेट और स्टेंसिल दोनों की स्पष्ट छवियों को कैप्चर करने के लिए उच्च गति वाले लेंस के साथ स्वतंत्र रूप से नियंत्रित और समायोज्य प्रकाश व्यवस्था का उपयोग करता है। यह द्विदिश इमेजिंग तकनीक प्रकाश हस्तक्षेप को समाप्त करती है, जिससे विभिन्न सामग्री पैड में उच्च कंट्रास्ट छवियां सुनिश्चित होती हैं।
- स्वचालित मार्क डिटेक्शन:उच्च-रिज़ॉल्यूशन वाले सीसीडी कैमरे का उपयोग करते हुए, सिस्टम स्वचालित रूप से स्टेंसिल और सब्सट्रेट दोनों पर किसी भी आकार के फिडुशियल निशान की पहचान करता है। यहां तक कि 10% तक के मार्क ऑफसेट के साथ भी, सिस्टम ज्यामितीय मिलान पोजिशनिंग तकनीक के माध्यम से इन विचलनों को ठीक करता है।
- अल्ट्रा-हाई रिपीटेबिलिटी सटीकता:अनंत छवि पैटर्न पहचान तकनीक से लाभ उठाते हुए, ND2 ±0.01 मिमी की दोहराव सटीकता प्राप्त करता है, अंततः ±0.02 मिमी के भीतर मुद्रण सटीकता सुनिश्चित करता है। यह उच्च घनत्व वाले इंटरकनेक्ट बोर्डों पर भी सटीक मुद्रण सक्षम बनाता है, जिससे स्रोत पर ऑफसेट दोष कम हो जाते हैं।
गुणवत्ता द्वारपाल: 2डी सोल्डर पेस्ट प्रिंटिंग निरीक्षण (2डी एसपीआई)
जबकि कई प्रिंटर एक विकल्प के रूप में एसपीआई (सोल्डर पेस्ट निरीक्षण) की पेशकश करते हैं, नियोडेन एनडी2 में मानक उपकरण के रूप में 2डी निरीक्षण और एसपीसी सिस्टम शामिल हैं, जो बंद {{2}लूप गुणवत्ता प्रबंधन के लिए ब्रांड की प्रतिबद्धता को दर्शाता है।
1. व्यापक दोष निगरानी:ND2 की मानक 2D निरीक्षण प्रणाली विशेष रूप से मुद्रण के बाद सोल्डर पेस्ट वितरण की निगरानी करती है। यह "मिस्ड प्रिंटिंग, मिसलिग्न्मेंट, ब्रिजिंग और अपर्याप्त सोल्डर" जैसे सामान्य दोषों की तेजी से पहचान करता है। विशेष रूप से बढ़िया पिच प्रिंटिंग में, यह "0.3 मिमी पिच पैड" की प्रिंटिंग गुणवत्ता की पूरी तरह से निगरानी करता है, यह सुनिश्चित करता है कि सोल्डर पेस्ट की मात्रा प्रक्रिया आवश्यकताओं को पूरा करती है।
2. एसपीसी सांख्यिकीय प्रक्रिया नियंत्रण:दोषों का पता लगाना अपर्याप्त है; रोकथाम सर्वोपरि है. ND2 का अंतर्निर्मित SPC सिस्टम सॉफ्टवेयर के माध्यम से उत्पादन डेटा को रिकॉर्ड और विश्लेषण करता है। यह सीपी, सीपीके और पीपीके जैसे प्रक्रिया क्षमता सूचकांकों की गणना करता है।
- ND2 ±10.0μm @6σ की रिपीट पोजिशनिंग सटीकता प्राप्त करता है, जिसका Cpk इंडेक्स 2.0 से अधिक या उसके बराबर होता है {{4} उद्योग-मान्यता प्राप्त बेंचमार्क 1.67 से काफी अधिक होता है-असाधारण उत्पादन स्थिरता सुनिश्चित करता है।
- सीपीके और पीपीके अंतरों की तुलना करके, इंजीनियर यह निर्धारित कर सकते हैं कि प्रक्रियाएं सामान्य कारणों से प्रभावित होती हैं या विशेष कारणों से, जिससे मुद्रण मापदंडों का अनुकूलन होता है।
यह डेटा-संचालित गुणवत्ता प्रबंधन कारखानों को "पोस्ट-निरीक्षण" से "प्रक्रिया नियंत्रण" में बदलने में मदद करता है।
मुख्य प्रौद्योगिकी: इंटेलिजेंट स्क्वीजी और दबाव नियंत्रण प्रणाली
सोल्डर पेस्ट प्रिंटिंग की भौतिक प्रक्रिया स्क्वीजी दबाव और गति पर निर्भर करती है। अस्थिर दबाव अपर्याप्त पेस्ट प्रवेश या स्टेंसिल को निचोड़ क्षति का कारण बन सकता है। NeoDen ND2 इस स्तर पर बुद्धिमान नियंत्रण प्रस्तुत करता है।
- फ्लोटिंग इंटेलिजेंट प्रिंट हेड:एक लीनियर मोटर बंद {{0}लूप प्रिंट हेड का उपयोग करके, स्क्वीजी लिफ्ट स्ट्रोक को आवश्यकतानुसार समायोजित किया जा सकता है। यह फ्लोटिंग डिज़ाइन अनुकूली स्क्वीजी दबाव प्राप्त करते हुए स्वयं के वजन को संतुलित करता है।
- परिशुद्धता दबाव संवेदन:एक एकीकृत सटीक दबाव नियंत्रण प्रणाली स्वचालित रूप से स्क्वीजी के प्रारंभिक दबाव मूल्य को मापती है। स्क्वीजी प्रकार, लंबाई, वजन या मोटाई में परिवर्तन के बावजूद, सिस्टम निरंतर दबाव बनाए रखता है। यह स्क्वीजी प्रतिस्थापन के बाद पुन: अंशांकन की आवश्यकता को समाप्त करता है, जो पारंपरिक उपकरणों में एक सामान्य दर्द बिंदु है।
- मोटाई-अनुकूली क्लैम्पिंग:सॉफ़्टवेयर नियंत्रित एज क्लैम्पिंग सिस्टम स्वचालित रूप से प्रोग्राम किए गए सब्सट्रेट मोटाई (0.4 मिमी से 6 मिमी तक पीसीबी मोटाई का समर्थन) से मेल खाने के लिए समायोजित हो जाता है। चुंबकीय पिन और वैक्यूम सक्शन कक्षों (वैकल्पिक) के साथ संयुक्त, यह प्रभावी रूप से पतले बोर्ड विरूपण को रोकता है, स्टेंसिल और पीसीबी के बीच तंग संपर्क सुनिश्चित करता है, और प्रभावी सोल्डर पेस्ट जमाव की गारंटी देता है।
सुरक्षा और रखरखाव: स्वयं - डायग्नोस्टिक फॉल्ट डिटेक्शन और इंटेलिजेंट अलार्म नोटिफिकेशन
1. व्यापक I/O निगरानी:सिस्टम में स्वचालित I/O गलती का पता लगाने, विद्युत सिग्नल स्थिति की लगातार निगरानी करने की सुविधा है।
2. कारण संकेत के साथ श्रव्य/दृश्य अलार्म:विसंगति का पता चलने पर, डिवाइस का त्रि-रंग संकेतक लाल हो जाता है, बजर बजता है, और सॉफ़्टवेयर इंटरफ़ेस विशिष्ट दोष कारण प्रदर्शित करता है। उदाहरण:
- निम्न वायुदाब अलार्म:ट्रिगर तब होता है जब संपीड़ित हवा का दबाव 0.4–0.6MPa सीमा से बाहर हो जाता है।
- दरवाज़ा स्विच चेतावनी:कर्मियों की सुरक्षा सुनिश्चित करने के लिए यदि सामने/पीछे के दरवाजे खुले हों तो ऑपरेशन रुक जाता है।
- उपभोग्य सामग्रियों की सफ़ाई संबंधी चेतावनी:सफाई का कागज ख़त्म होने या सफाई का घोल कम होने पर स्वचालित अलार्म।
3. सुरक्षा सुरक्षा निगरानी:एक सुरक्षित और विश्वसनीय ऑपरेटिंग वातावरण की गारंटी के लिए आपातकालीन स्टॉप स्विच डिटेक्शन और वायु स्रोत दबाव की निगरानी शामिल है। यह पारदर्शी दोष निदान तंत्र नौसिखिए ऑपरेटरों को भी सामान्य समस्याओं को तेजी से हल करने में सक्षम बनाता है।
अतिरिक्त बुद्धिमान सुरक्षा उपाय: स्वचालित सफाई और तरल स्तर संवेदन
अवशिष्ट सोल्डर पेस्ट कारण बन सकता है सक्शन एनओज़लरुकावटें या सोल्डर बॉल दोष।
- तीन-में-एक सफ़ाई मोड:ND2 "सूखी, गीली या वैक्यूम सफाई" के लिए प्रोग्रामयोग्य नियंत्रण का समर्थन करता है। उपयोगकर्ता सोल्डर पेस्ट विशेषताओं के आधार पर सफाई चक्र, अवधि और गति को स्वतंत्र रूप से जोड़ सकते हैं। एक उच्च - पावर ब्लोअर के साथ जोड़ा गया एक उन्नत वैक्यूम ग्रिड जाल एपर्चर से अवशिष्ट सोल्डर पेस्ट को पूरी तरह से हटा देता है। यह व्यापक स्वचालित सफाई प्रणाली निरंतर उच्च परिशुद्धता निरीक्षण के लिए भौतिक आश्वासन प्रदान करती है।
- विलायक स्तर संवेदन:गीली सफाई के दौरान, सिस्टम स्वचालित रूप से सफाई द्रव के स्तर की निगरानी करता है। यदि स्तर बहुत कम हो जाता है, तो यह रिफिल के लिए एक स्वचालित चेतावनी ट्रिगर करता है, जिससे अप्रभावी सफाई से गुणवत्ता संबंधी समस्याओं को रोका जा सकता है। इस तरह के बुद्धिमान डिज़ाइन विवरण मानवीय निरीक्षण से गुणवत्ता संबंधी जोखिमों को कम करते हैं।
निष्कर्ष: नियोडेन एनडी2 एसएमई को स्मार्ट विनिर्माण की ओर आगे बढ़ने के लिए कैसे सशक्त बनाता है?
उद्योग 4.0 के युग में, बुद्धिमान विनिर्माण अब बड़े उद्यमों तक ही सीमित नहीं है। उपर्युक्त बुद्धिमान निरीक्षण सुविधाओं के माध्यम से, NeoDen ND2 दर्शाता है कि उच्च {{3}सटीक स्वचालित उपकरण भी असाधारण लागत {{4}प्रभावीता प्रदान कर सकते हैं।
- कुशल लाइन परिवर्तन:इंटेलिजेंट पोजिशनिंग और सॉफ्टवेयर प्रीसेट का लाभ उठाते हुए, ND2 5 मिनट से कम समय में उत्पाद परिवर्तन हासिल करता है, जिससे उच्च {{2} मिश्रण, कम मात्रा में उत्पादन के लिए लचीलेपन में उल्लेखनीय वृद्धि होती है।
- ब्रांड प्रतिबद्धता:25 से अधिक समर्पित आर एंड डी इंजीनियरों के साथ निरंतर नवाचार करते हुए, नियोडेन बनाने के लिए प्रतिबद्ध हैश्रीमती स्वचालनदुनिया भर में हर उत्साही और उद्यम के लिए सुलभ।
यदि आप पूरी तरह से स्वचालित विज़न आधारित सोल्डर प्रिंटर की तलाश कर रहे हैं जिस पर आप भरोसा कर सकें,नियोडेन से संपर्क करें पेशेवर, वन{0}}स्टॉप एसएमटी समाधानों के लिए आज।
